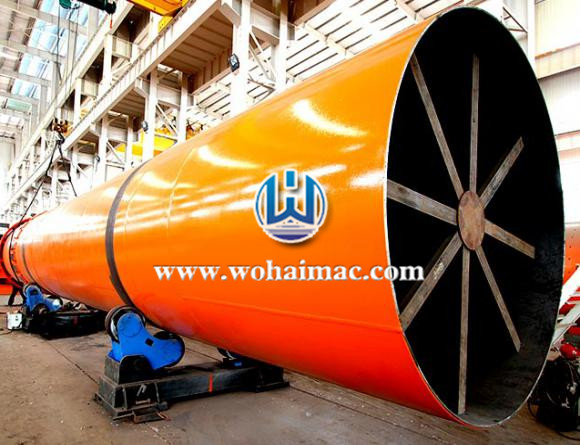

该机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒，物料从较高的一端加入，高温热烟气与物料并流进入筒体，随着筒体的转动，物料由于重力的作用运行到较低一端。在 圆筒内壁上装有抄板，把物料抄起又洒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。
突出优势
    1.处理速度快，处理能力大，消耗燃料少.
    2.成本低，使用安全，有一定的防护措施.
    3.在外形设计上采用拖轮与滚圈配合，使其更加牢固.
    4.专门设计的挡轮结构，大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强，筒体运行平稳，可靠性高。
工作原理
    干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一 端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机 送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量 ，还应经过袋式除尘器或湿法除尘器后再放排放。

技术参数

产品规格 （m)	处理能力（t/h)	电机型号-功率 (kw)	减速机型号	入料水分（%）	燃料煤热值	出料水分 （%）
Φ1.2x10	2.5-3	M160M-6→7.5	ZQ350Ⅱ-25	25±5	≥5500	≤13
Φ1.5x14	7-9	Y180L-6→15	ZQ400Ⅱ-31.5	25±5	≥5500	≤13
Φ1.5x18	9.5-12	Y180L-6→15	ZQ400Ⅱ-31.5	27±5	≥5500	≤13
Φ1.8x14	12-17	Y200L-6→18.5	ZQ400Ⅱ-31.5	25±5	≥5500	≤13
Φ1.8x18	14-18	Y200L1-6→18.5	ZQ400Ⅱ-31.5	27±5	≥5500	≤13
Φ2.0x18	18-22	Y200L2-6→22	ZQ50Ⅱ-31.5	25±5	≥5500	≤13
Φ2.0x20	18-23	Y200L2-6→22	ZQ50Ⅱ-31.5	30±5	≥5500	≤13
Φ2.2x18	21-25	Y200L2-6→22	ZQ65Ⅱ-31.5	27±5	≥5500	≤13
Φ2.2x20	22-25	Y225M-6→30	ZQ65Ⅱ-31.5	30±5	≥5500	≤13
Φ2.4x20	25-29	Y225M-6→30	ZQ75Ⅱ-31.5	27±5	≥5500	≤13
Φ2.4x22	26-30	Y225M-6→30	ZQ75Ⅱ-31.5	30±5	≥5500	≤13
Φ2.6x20	28-33	Y250M-6→37	ZQ85Ⅱ-31.5	25±5	≥5500	≤13
Φ2.6x24	29-35	Y250M-6→37	ZQ85Ⅱ-31.5	30±5	≥5500	≤13
Φ3.0x20	45-50	Y280S-6→45	ZQ100Ⅱ-31.5	25±5	≥5500	≤13
